Cố định thép chờ bằng keo cấy thép epoxy cường độ cao

I. VẬT LIỆU
- LB-701 là chất kết dính epoxy cường độ cao không dung môi 2 thành phần dựa trên sự kết hợp giữa nhựa epoxy và các chất trám cường độ cao được chọn lọc đặc biệt.
- Chất kết dính epoxy cường độ cao LB-701 đặc biệt thích hợp để cấy thép vào trong bê tông ở bất kỳ vị  trí nào (nằm ngang, thẳng đứng, trên trần).
II. QUI TRÌNH THI CÔNG
1. Khoan các lỗ theo kích thước yêu cầu, theo bảng tính kết cấu.
2. Hướng dẫn, khi sử dụng chất kết dính epoxy cường độ cao LB-701, kích thước của lổ  khoan  phải bằng với đường kính của thép +5 đến 10 mm. Chiều sâu của lổ khoan phụ thuộc vào bảng tính, chủ yếu phụ thuộc vào cường độ bê tông, cường độ thép và yêu cầu về sức chịu tải.
3. Làm sạch lỗ khoan. Lý tưởng nhất là rửa sạch lổ khoan một ngày trước khi thi công sản phẩm và để khô qua đêm, xi măng phải được loại bỏ bằng các phương tiện cơ học như thổi cát.
4. Khối lượng 1 kg/bộ 2 thành phần: Thành phần A màu trắng, thành phần B màu đen, trộn được 1,7 kg/lít; Tỷ lệ trộn thành phần A : thành phần B = 3 : 1.
5. Trộn hai thành phần A&B của chất kết dính epoxy cường độ cao LB-701 lại với nhau trong vòng ít nhất 3 phút bằng cần trộn điện tốc độ thấp (tối đa 500 vòng/phút) cho đến khi vật liệu trở nên mịn và đều màu.
6. Cho chất kết dính epoxy cường độ cao LB-701 đã trộn vào trong lổ khoan (tốt nhất là khô, sạch và không dính  bụi), bằng súng bơm, bay, dao trộn hoặc bằng tay có găng bảo vệ. Khi thi công như vữa sửa chữa, có thể cần dựng ván khuôn.

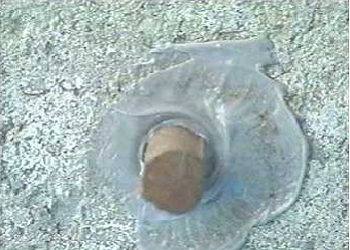

7. Đặt thép chờ vào đúng vị trí.
8. Để yên cho chất kết dính epoxy cường độ cao LB-701 khô cứng trong vòng ít nhất 12 giờ ở nhiệt độ 25oC.
9. Làm sạch thiết bị, dụng cụ bằng dung môi sau khi sử dụng.
10. Định mức tiêu thụ: Khoảng 1,7 kg/m2/mm tuỳ thuộc độ xốp, gồ ghề của bề mặt.
