Phạm vi:
Hướng dẫn thi công chống thấm đường ống xuyên tường bằng vật liệu trương nỡ và vữa rót tự chảy không co ngót LB-Grout.

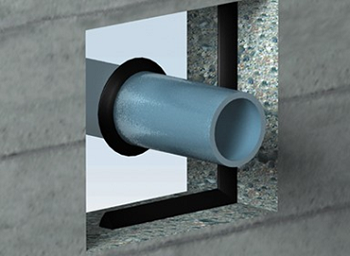

Hình 1. Thi công chống thấm đường ống xuyên tường
I. VẬT LIỆU THI CÔNG CHỐNG THẤM ĐƯỜNG ỐNG XUYÊN TƯỜNG
- LB-Grout: Vữa rót tự chảy không co ngót tính năng chống thấm, chống ăn mòn cao,
dạng bột, trộn sẵn, màu xám, đóng gói 25kg/bao.
- Keo trương nở cản nước
- Băng trương nở cản nước
II. CHUẨN BỊ BỀ MẶT THI CÔNG CHỐNG THẤM ĐƯỜNG ỐNG XUYÊN TƯỜNG
+ ỐNG THÉP:
• Không dính bụi, dầu mỡ, rỉ sét …
• Khô ráo
+ BÊ TÔNG:
• Làm nhám bề mặt bê tông
• Đặc chắc, không dính bụi, dầu và các thành phần dễ bong tróc.
• Làm ướt nền với một lượng nước sạch cho đến khi bề mặt hoàn toàn bão hòa nhưng không để đọng nước trước khi thi công vữa rót tự chảy không co ngót LB-Grout
III. HƯỚNG DẪN THI CÔNG CHỐNG THẤM ĐƯỜNG ỐNG XUYÊN TƯỜNG
+ Băng trương nở cho nền bê tông
Dùng keo trương nở cản nước thi công một lớp nền mỏng để dán băng trương nở lên trên nền bê tông.
• Thi công băng trương nở và keo trương nở lên bề mặt bê tông.
• Tại điểm (gờ) gặp nhau, nối đối đầu băng trương nở và dùng keo trương nở bao phủ lại (xem hình vẽ).
• Chờ tối thiểu 4 giờ cho tới khi keo trương nở bắt đầu khô mặt trước khi bắt đầu đổ vữa rót tự chảy không co ngót LB-Grout.
Lưu ý:
Độ dày tối thiểu vữa rót tự chảy không co ngót LB-Grout chung quanh băng trương nở phải là 100 mm ở mỗi bên.
+ Keo trương nở cho ống:
• Cắt vòi để đạt tiết diện tam giác 15x15x15 mm.
• Thi công liên tục sản phẩm lên xung quanh mặt ngoài ống thép.
• Tại điểm (gờ) gặp nhau, thi công chồng lên nhau tối thiểu 30 mm.
• Chờ tối thiểu 4 giờ cho tới khi keo trương nở bắt đầu khô mặt trước khi bắt đầu đổ vữa rót tự chảy không co ngót LB-Grout.
Lưu ý:
Độ dày tối thiểu vữa rót tự chảy không co ngót LB-Grout chung quanh keo trương nở phải là 100 mm ở mỗi bên.
+ Ván khuôn:
• Ván khuôn phải được thi công chắc chắn, kín nước và được xử lý trước với chất tháo dỡ khuôn thích hợp, hoặc sử dụng ván ép.
• Ván khuôn phải được thi công cao hơn mức cần rót vữa và có lỗ hở ở phía
đối diện với nơi rót vữa (xem hình vẽ).
+ Vữa rót tự chảy không co ngót LB-Grout:
• Trộn LB-Grout theo như hướng dẩn trong bản chi tiết kỹ thuật.
• Rót từ một phía để tránh không khí chui vào và vỗ nhẹ ván khuôn bằng búa hoặc sử dụng máy dầm bên ngoài.
• Để yên ván khuôn trong vòng ít nhất 3 ngày hoặc tháo ván khuôn sau 24 giờ và bảo dưỡng bằng bao bố ẩm trong vòng ít nhất 3 ngày.
Lưu ý:
• Trộn vữa rót tự chảy không co ngót LB-Grout với đá 10mm.
• Tỉ lệ LB-Grout : đá 10 mm = 25 kg : 12.5 – 25 kg.
• Đá phải được bão hòa nhưng bề mặt phải khô trước khi trộn với LB-Grout.

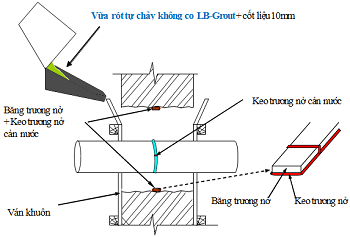

Hình 2. Hướng dẫn thi công chống thấm đường ống xuyên tường bằng vữa rót tự chảy không co ngót LB-Grout
